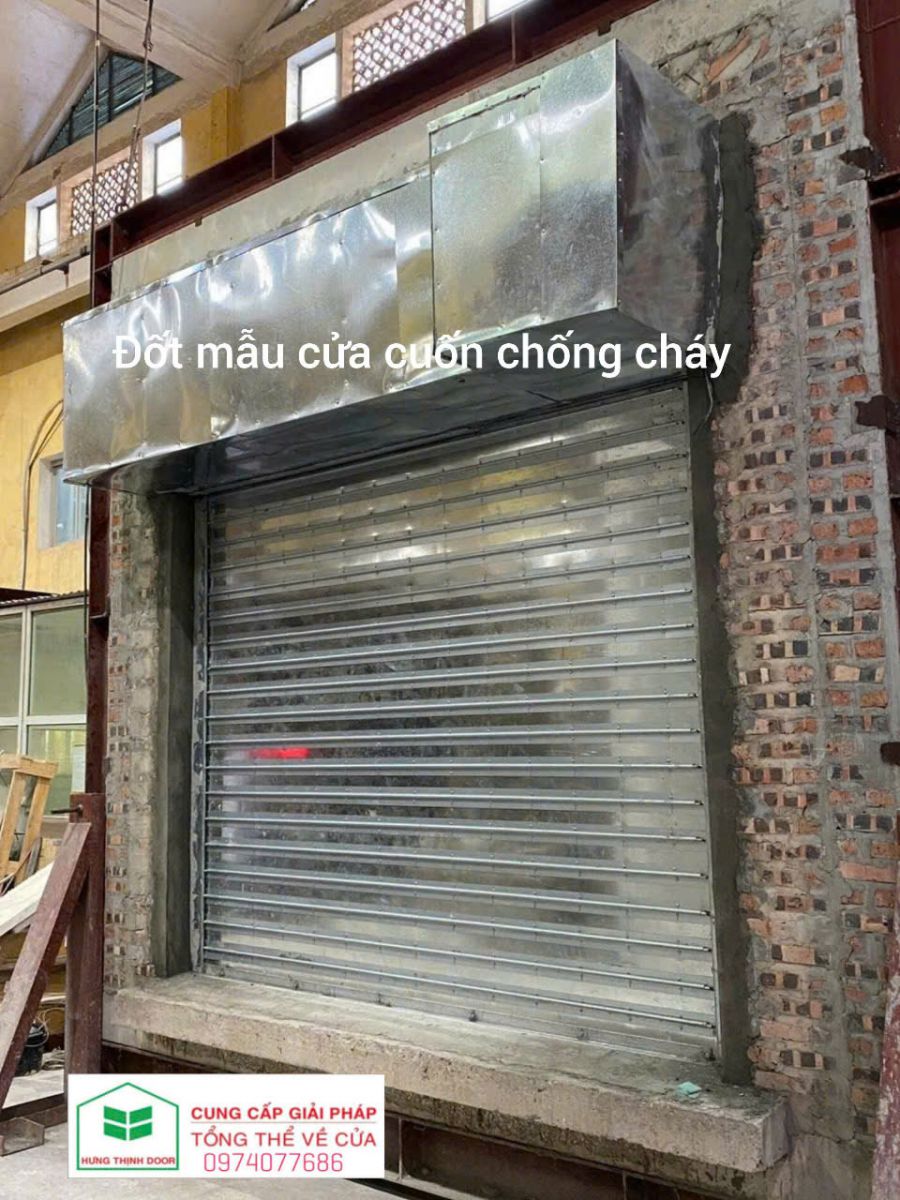

Đồng thời đó cửa còn đảm bảo được tính năng cách nhiệt I , chống bắt lửa, ngăn ngừa lửa cũng trong thời gian tương ứng là 60 phút khi có hoả hoạn xẩy ra. cửa mẫu thử của chúng tôi đã được đốt liên tục trong thời gian 100 phút trong điều kiện bình thường
1. Tính Toàn vẹn E
Tính toàn vẹn của hệ thống cửa cuốn chống cháy Ei60 được đánh giá theo tiêu chí nêu trong TCVN 9383:2012 kết quả :
* Hệ thống cửa mẫu không bị đổ xập
* Không xuất hiện ngọn lửa trên bề mặt trong suốt quá trình thử nghiệm
*Nan cửa không bị tụt khỏi ray dẫn hướng
2. Tính cách nhiệt E
Tính cách nhiệt của hệ thống cửa cuốn chống cháy được đánh giá theo tiêu chí nêu trong TCVN 9383:2012
Ngày nay tiêu chuẩn chống cháy Ei60 là tiêu chuẩn chống cháy được đưa vào ở hầu hết các quốc gia. Gọi chung là tiêu chuẩn Integrity and Insulation
Vì thế nó đã trở thành sản phẩm không thể thiếu trong các nhà xưởng sản xuất hiện tại để trách các thiệt hại về người và của khi có sự cố cháy nổ sẩy ra.
Vậy chúng ta cùng tìm hiểu xem Cấu tạo của cửa cuốn chống cháy Ei60 như thế nào mà nó có thể chống cháy và cách nhiệt được trong vòng 60 phút

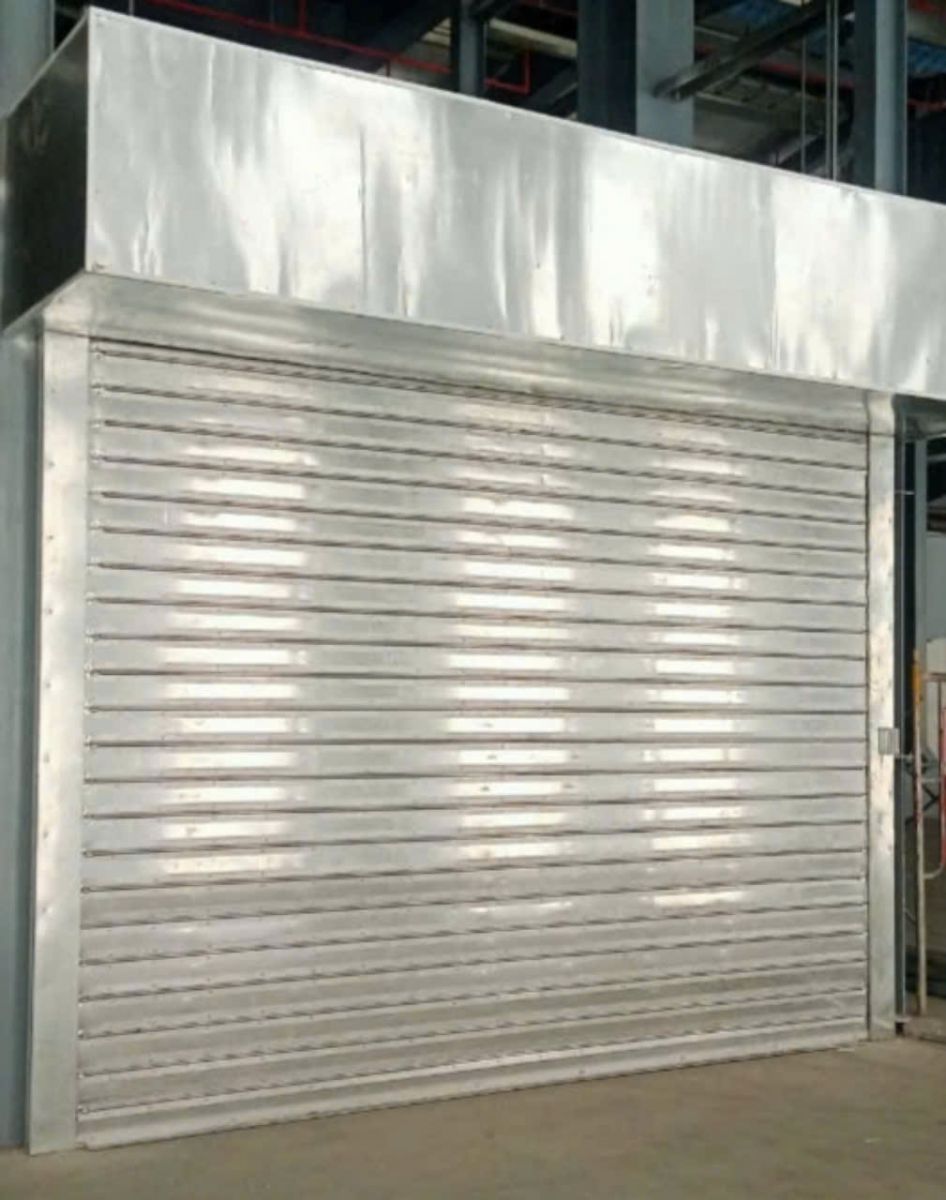

CẤU TẠO CỦA CỬA CUỐN CHỐNG CHÁY EI60
Đầu tiên do là cửa cuốn nên nó có cấu tạo như một cửa cuốn dân dụng bình thường khác. Nên nó sẽ bao gồm : Thân cửa ,Ray, trục, moter, và hộp kĩ thuật nhưng khác với cửa cuốn dân dụng toàn bộ cửa cuốn chống cháy ei60 đều được sản xuất bằng vật liệu chống cháy theo tiêu chuẩn để đạt được chứng chỉ ei60

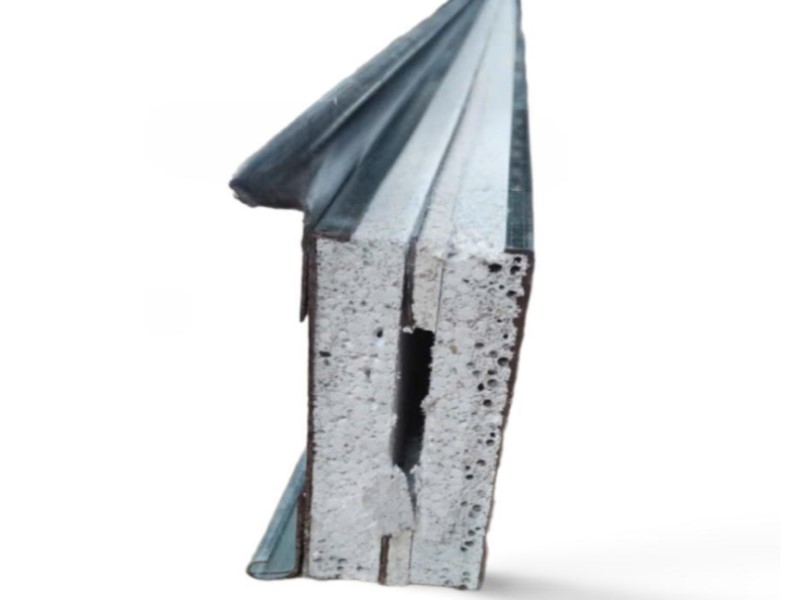

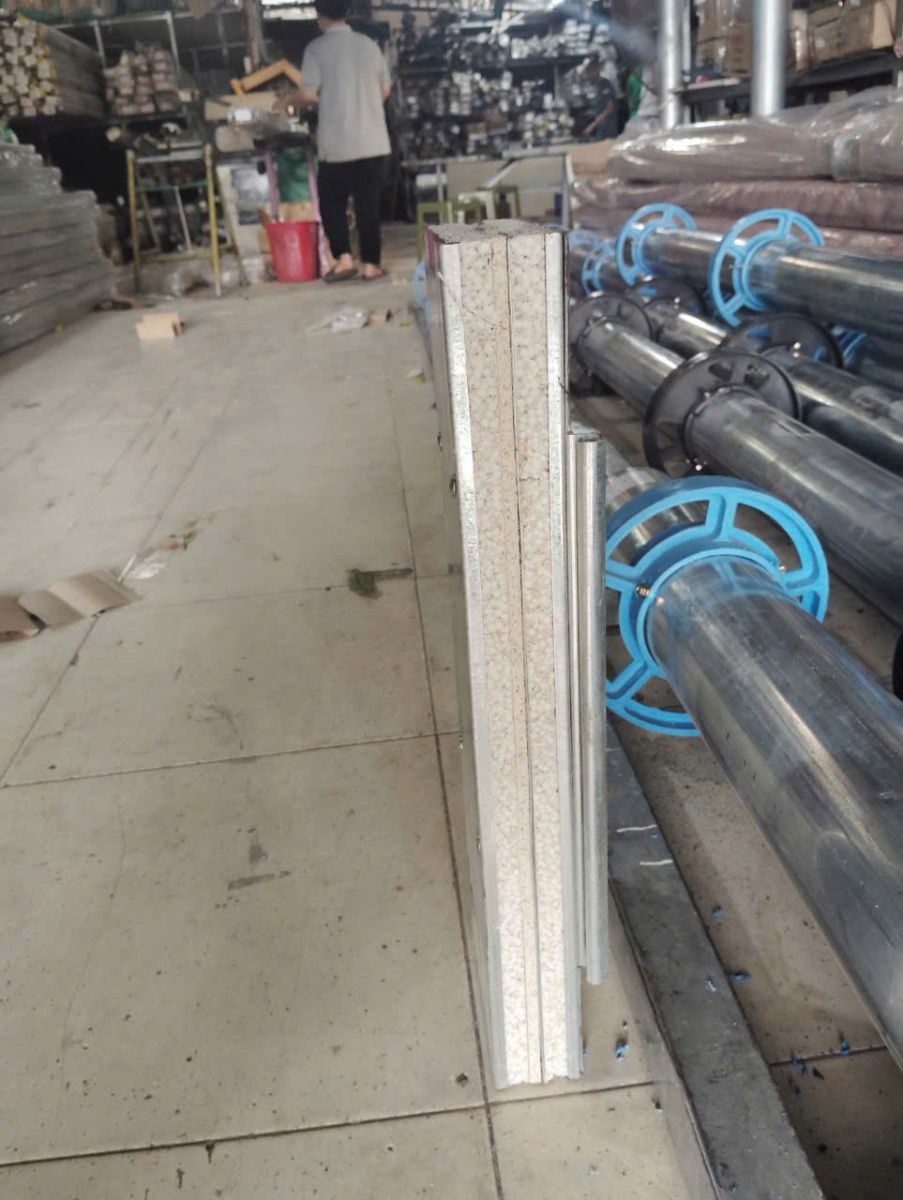

* Nan cửa hay còn gọi là lá cửa cuống cháy ei60
được cấu tạo bằng 6 lớp
2 lớp tôn mạ kẽm hình chữ U dầy 0.95mm
2 lớp tấm chống cháy dầy 18mm
1 lớp tấm chống cháy dầy 6mm(2 thanh bản 25mm)
1 lớp bản lề dầy 0.75mm
mặt cắt ngang
Do có cấu tạo như vậy nên trọng lượng của cửa cuốn chống cháy rất lớn. dẫn đến khả năng hoạt động liên tục là không tốt. nếu tần suất sử dụng nhiều thì chúng ta nên sử dụng màn cuốn ngăn cháy ei60 hay rèm cuốn ngăn cháy ei60
tham khảo : màn cuốn ngăn cháy ei60
* Ray dẫn Hướng cửa cuốn chống cháy ei60
Kích thước ray dẫn hướng 150x87 mm được cấu tạo bên ngoài cũng là lớp tôn mạ kẽm dầy 1.15mm , bên trong là tấm chống cháy dầy 10mm và lớp tôn mạ kẽm dầy 0.95mm.phía trong lại được bố trí 2 lớp ron chống cháy dầy 4.2mm

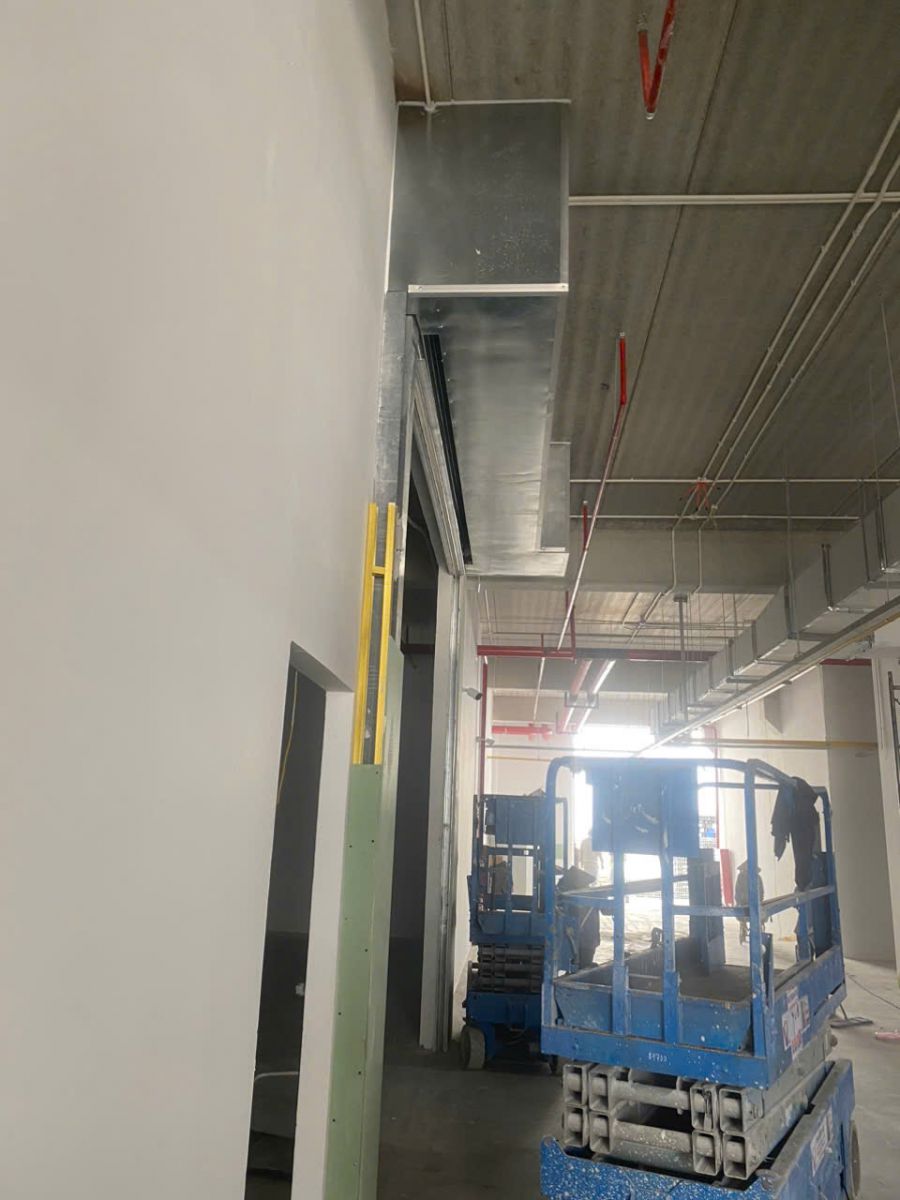

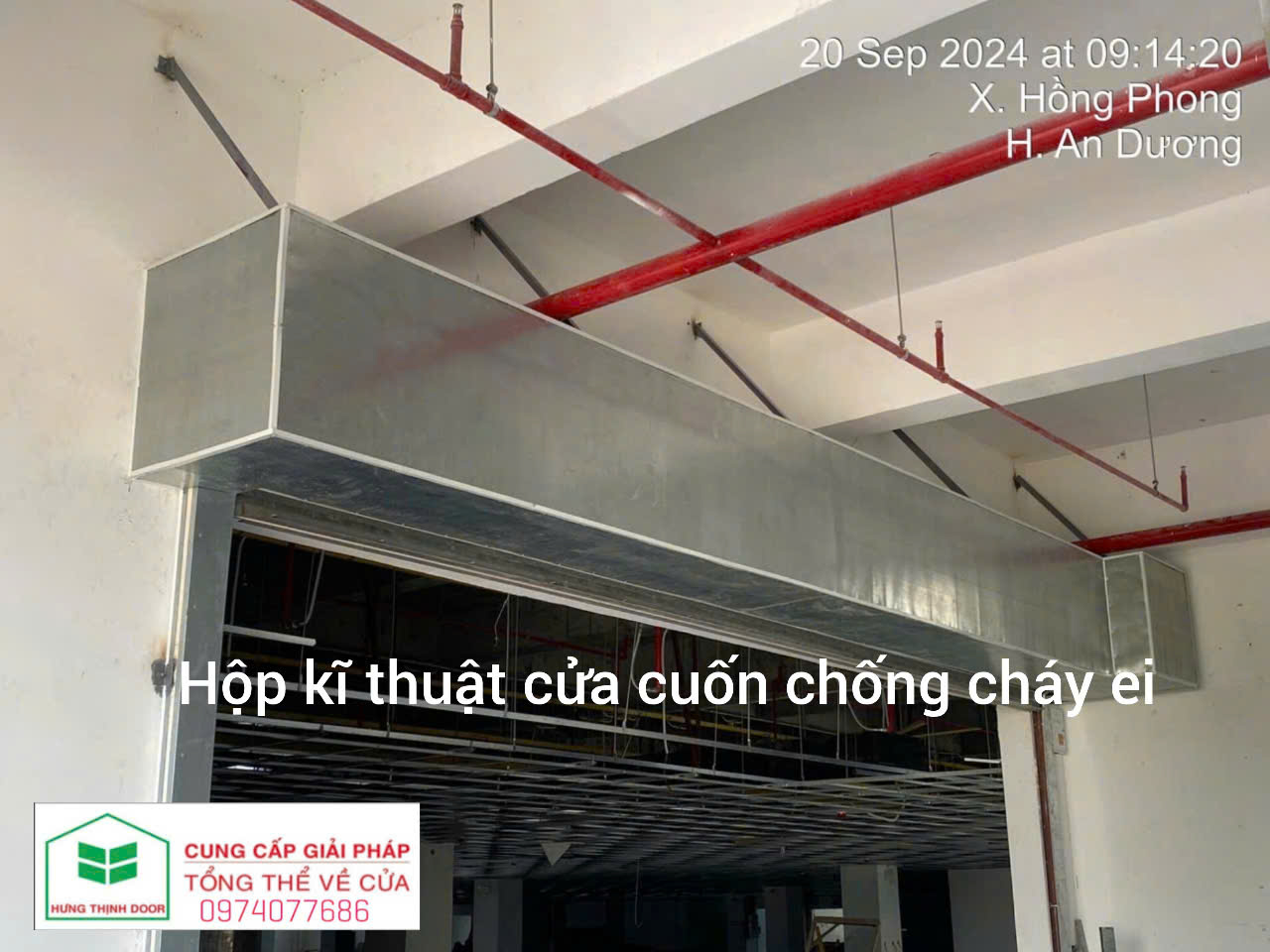

* Hộp kĩ thuật cửa thép chống cháy ei60
khác hẳn với những đơn vị khác trewen thị trường hộp kĩ thuật của họ chỉ được cấu tạo bởi 1 lớp thép mỏng dầy 1mm. khi hoả hoạn xẩy ra tấm thép này không thể chịu nổi thời gian khoảng 30 phút dẫn tới ngọn lửa phá huỷ moter, bộ nhận tín hiệu...
Hộp kĩ thuật là 1 bộ phận rất quan trọng vì nó bảo vệ toàn bộ : moter, bộ nhận tín hiệu . Hộp kĩ thuật dành cho cửa cuốn chống cháy của chúng tôi được cấu tạo :

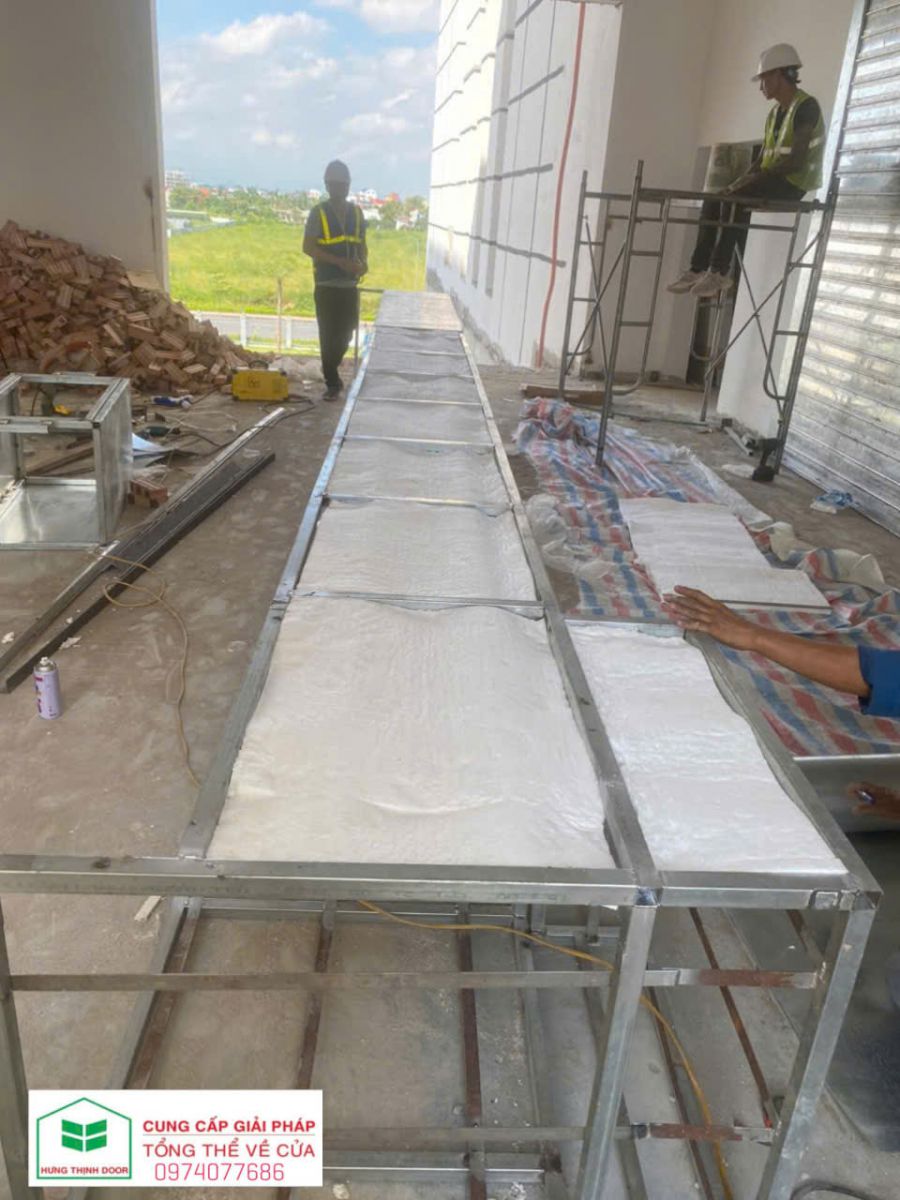

Được cấu tạo từ hệ khung thép hộp 30x30x1.4mm liên kết bằng phương pháp hàn bên ngoài là lớp vỏ tôn dầy 0.58mm. bên trong lớp vỏ tôn dầy 0.58mm là lớp chống cháy dầy 6mm . phía trong cùng lại là một lớp chống cháy tiếp theo dầy 18mm
Với 3 lớp chống cháy bảo vệ phía trong lại là moter chống cháy. nên moter được bao bọc rất cẩn thận tránh hoàn toàn khỏi lửa và nhiệt độ khi sảy ra cháy
.jpg)
Chi tiết cấu tạo hộp kĩ thuật :
* Moter chống cháy cửa cuốn ei60
Moter chống cháy được sử dụng là moter 3 pha 380V đạt 3C , nguồn điện ưu tiên phòng cháy. Công suất moter phụ thuộc vào kích thước của cửa
.jpg)

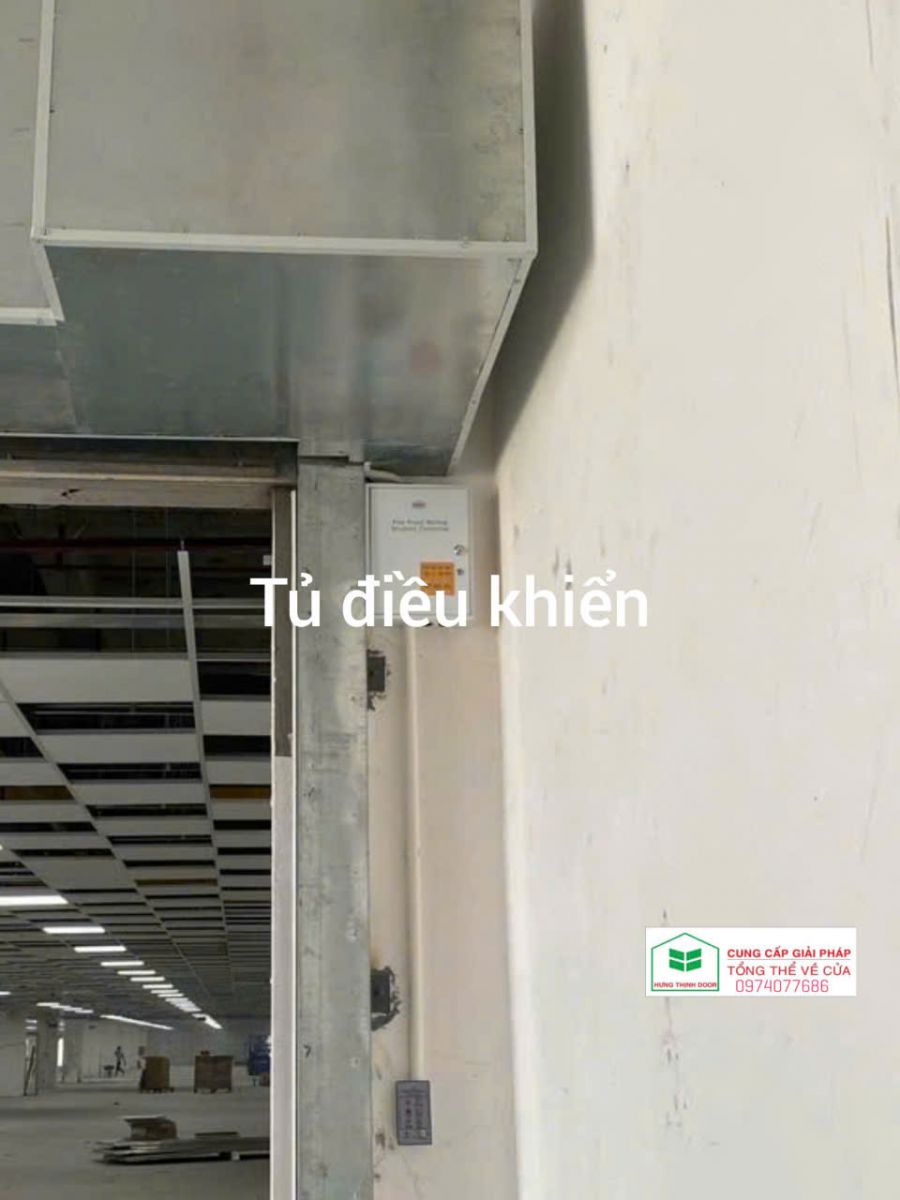

Tủ điều khiển : Tủ điều khiển thông minh của chúng tôi có khả năng liên động với hệ thống báo cháy chung của toà nhà / nhà xưởng.
Khi nhận được tín hiệu báo cháy lập tức cửa cuốn chống cháy ei60 sẽ tự động đóng xuống/mở lên tuỳ nhu cầu từng khu vực.
Ngoài ra tủ điều khiển còn có tích hợp cùng với lưu điện phòng trường hợp vẫn còn người trong đám cháy thì cửa vẫn có thể hoạt động mở lên
khoảng 1m để người trong đám cháy vẫn có thể thoát ra ngoài .
Báo giá cửa cuốn chống cháy EI60 :
Với cấu tạo và tính năng như trên thì giá của 1 bộ cửa cuốn chống cháy được tính như sau :
+ Giá thân cửa : kích thước thân cửa được tính bằng m2 nhân với đơn giá 7.000.000
kích thước thân cửa : chiều rộng = chiều rộng thông thuỷ + 400mm vì dùng rau u200 nên cộng thêm 400mm vào kích thước chiều rộng
Chiều cao = chiều cao thông thuỷ + 700 mm. để đảm bảo cuộn quả lô đủ lấy được kích thước thông thuỷ theo thực tế.
+ Giá Moter chống cháy : moter được dùng là moter chống cháy. nên giá moter tuỳ thuộc vào kích thước cửa để lựa chọn moterr cho đủ tải trọng.
moter chống cháy 1000kg giá khoảng 15.000.000 tr vnđ
+ giá hộp kĩ thuật :
Giá hộp kĩ thuật giao động 5.000.000 tr VNĐ/ Bộ cũng tuỳ kích thước thực tế
Trên đây là báo giá chung cho cửa cuốn chống cháy ei60. ngoài ra tuỳ mặt bằng hay khoảng cách địa lý mà chúng tôi sẽ có mức giá khác nhau.
quý khách có như cầu báo giá cửa cuốn chống cháy EI60 hãy liên hệ với chúng tôi để có giá tốt nhất
