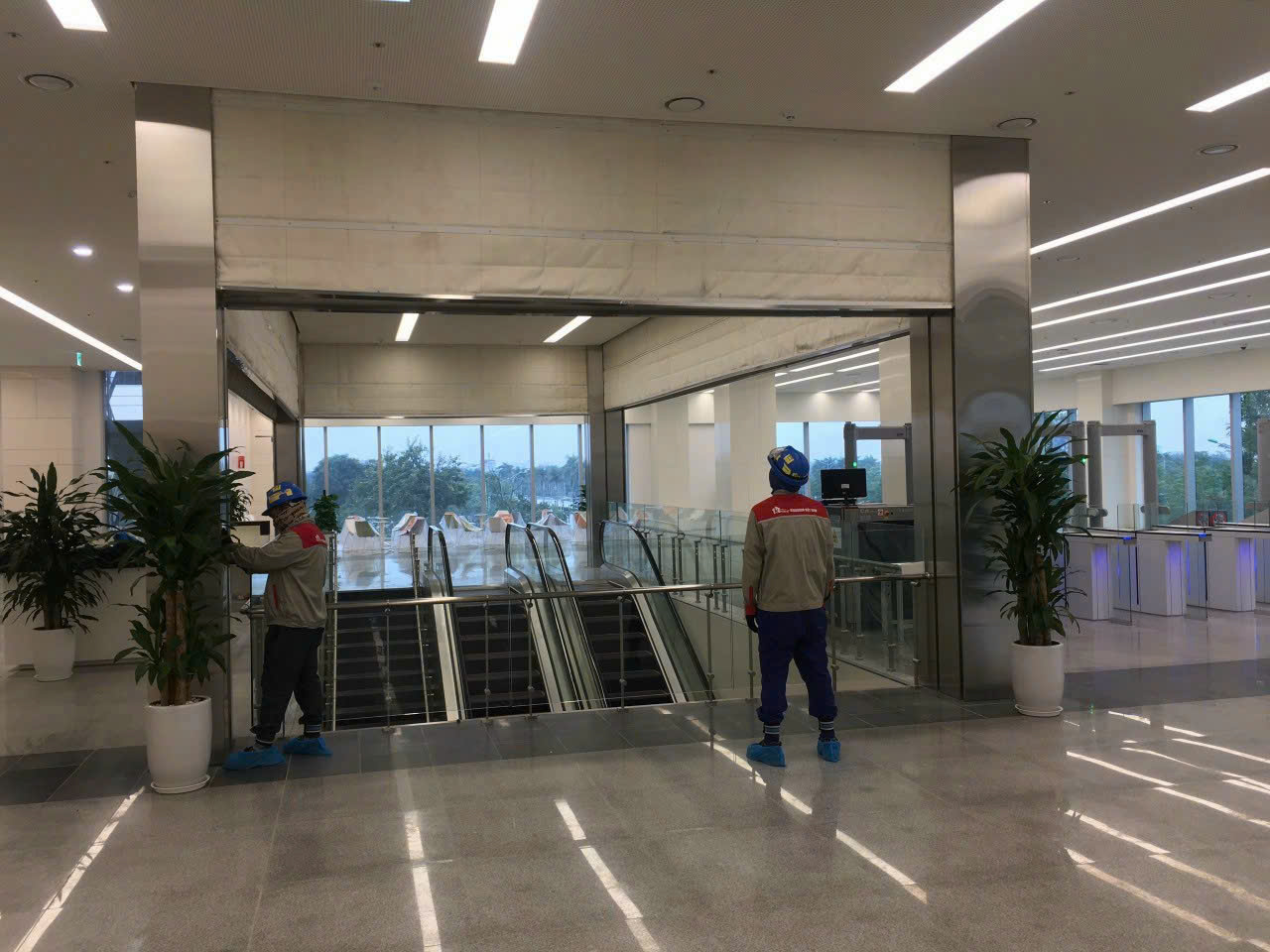

Màn cuốn ngăn cháy hay rèm cuốn chống cháy ra đời nhằm mục đích giảm thiểu tối đa về người và của khi sẩy ra hoả hoạn. Vậy chúng ta cùng tìm hiểu về màn cuốn ngăn cháy xem nó là gì , có cấu tạm ra sao và nguyên lý hoạt động như thế nào mà có thể giảm thiểu tối đa thiệt hại khi có cháy, nhất là những đám cháy tại các toà trung cư hay trung tâm thương mại. Vì ở đây có số lượng người và tài sản rất lớn.
1. Màn cuốn ngăn cháy là gì ?
Màn cuốn ngăn cháy là 1 màn cuốn hoạt động như một cửa cuốn được sản xuất theo tiêu chuẩn ngăn cháy tuỳ theo yêu cầu về tiêu chuẩn của dự án để sử dụng màn ngăn cháy nào.
Hiện tại có các tiêu chuẩn màn ngăn cháy như sau : màn cuốn ngăn cháy ei60, màn cuốn ngăn cháy ei90...Nhưng được sử dụng rộng rãi nhất vẫn là màn cuốn ngăn cháy ei60 vì khoảng thời gian 60 phút là khoảng thời gian đủ để lực lượng chức năng có thể sử lý xong tình huống đám cháy. cùng nhau chúng ta tìm hiểu xem tiêu chuẩn ei là gì?
Tieu chuẩn ngăn cháy E : tính toàn Vẹn E không bị nóng chảy , biến đổi hình dạng khi bị nung ở nhiệt độ cao trong vòng 60 phút.
Đồng thời đó cửa còn đảm bảo được tính năng cách nhiệt I , chống bắt lửa, ngăn ngừa lửa cũng trong thời gian tương ứng là 60 phút khi có hoả hoạn xẩy ra. cửa mẫu thử của chúng tôi đã được đốt liên tục trong thời gian 100 phút trong điều kiện bình thường
-Tính Toàn vẹn E
Tính toàn vẹn của hệ thống màn cuốn ngăn cháy Ei60 được đánh giá theo tiêu chí nêu trong TCVN 9383:2012 kết quả :
* Hệ thống cửa mẫu không bị đổ xập
* Không xuất hiện ngọn lửa trên bề mặt trong suốt quá trình thử nghiệm
* Nan cửa không bị tụt khỏi ray dẫn hướng
- Tính cách nhiệt E
Tính cách nhiệt của hệ thống màn cuốn chống cháy được đánh giá theo tiêu chí nêu trong TCVN 9383:2012
Ngày nay tiêu chuẩn ngăn cháy Ei60 là tiêu chuẩn ngăn cháy được đưa vào ở hầu hết các quốc gia. Gọi chung là tiêu chuẩn Integrity and Insulation

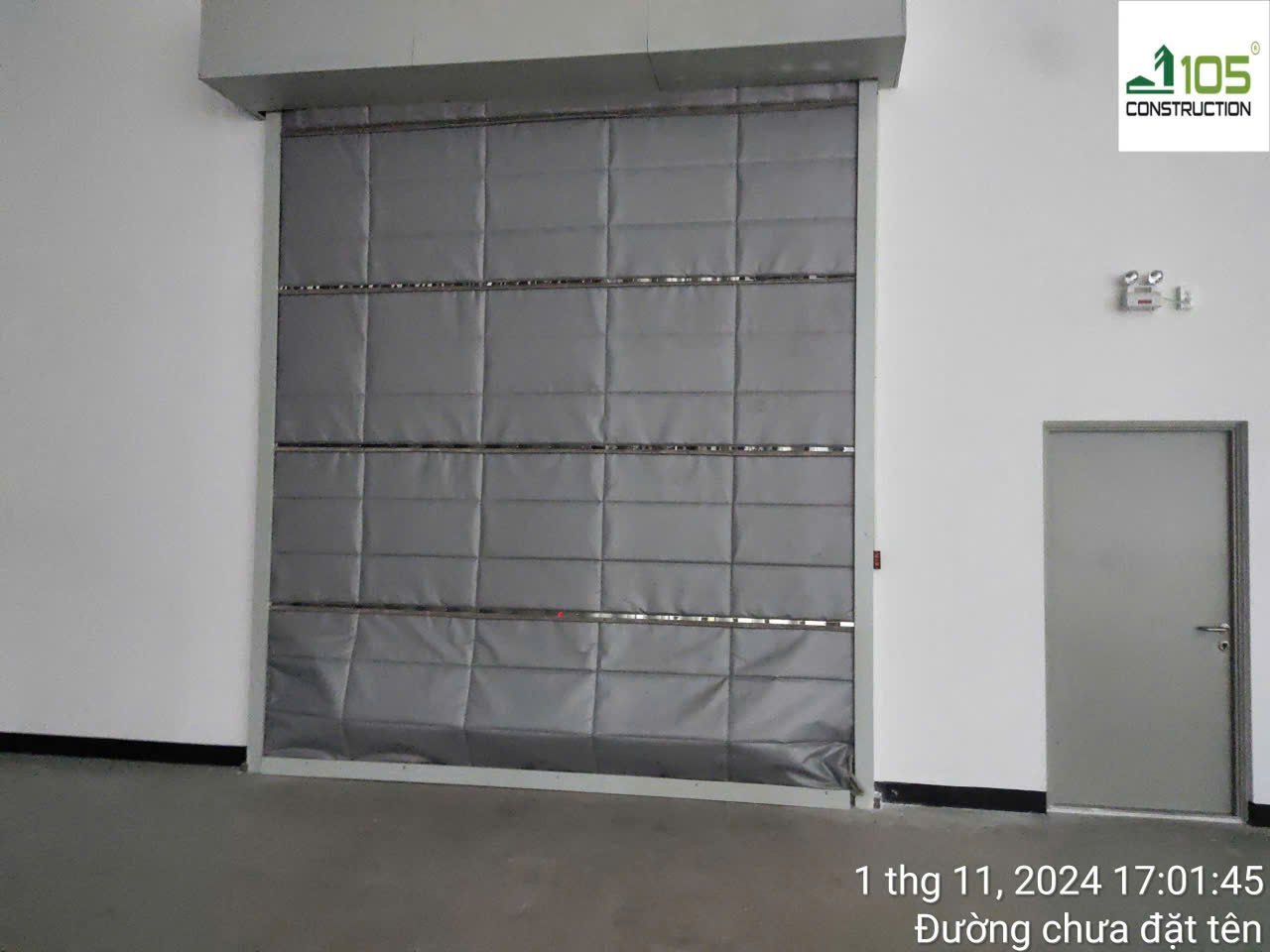

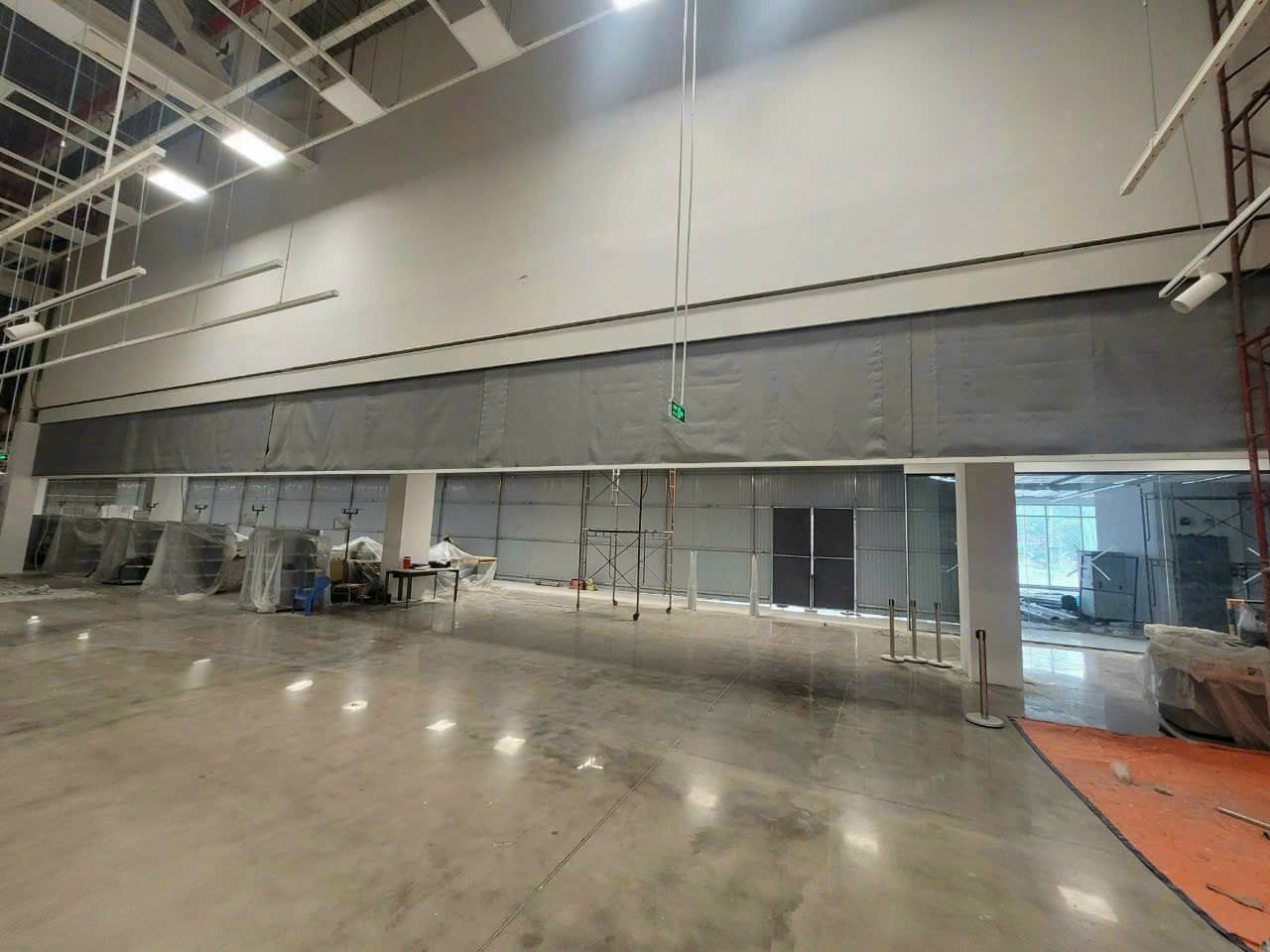

Vì thế nó đã trở thành sản phẩm không thể thiếu trong các nhà xưởng sản xuất hiện tại để trách các thiệt hại về người và của khi có sự cố cháy nổ sẩy ra.
Vậy chúng ta cùng tìm hiểu xem Cấu tạo của màncuốn chống cháy Ei60 như thế nào mà nó có thể chống cháy và cách nhiệt được trong vòng 60 phút

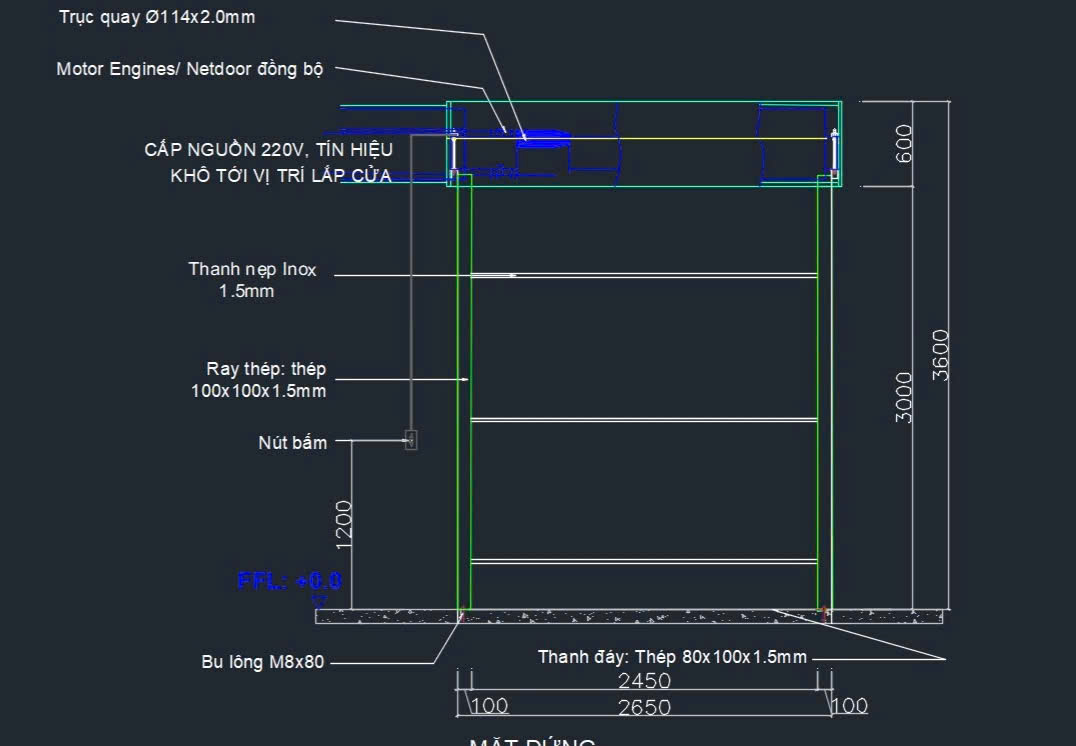

2. Cấu tạo màn cuốn ngăn cháy ei60/ rèm cuốn ngăn cháy ei60

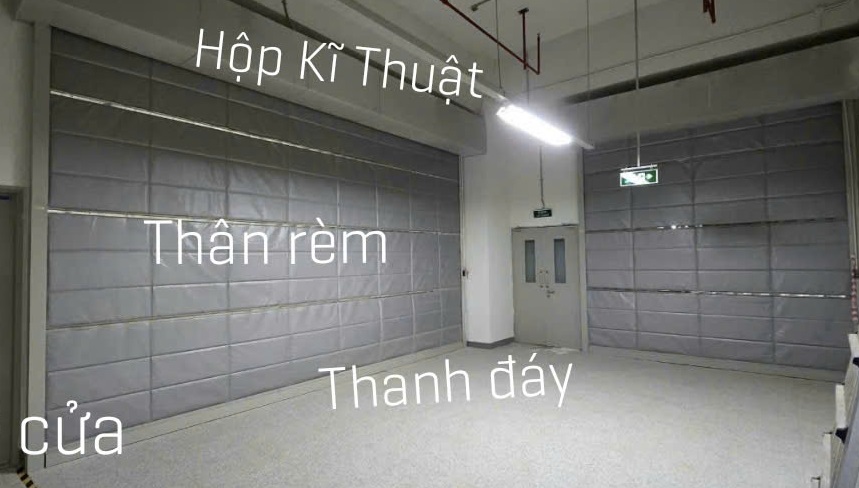

Màn cuốn ngăn cháy ei60 được cấu tạo bởi các thành phần chính : Thân cửa, Bồ tời, trục , ray, hộp kĩ thuật toàn bộ các thành phần này đều có khả năng ngăn cháy trong vòng 60 phút được kiểm định đạt theo tiêu chuẩn phòng cháy của cục phòng cháy hoặc của IBST bộ xây dựng. chúng ta cùng phân tích chi tiết của các thành phần chính của rèm

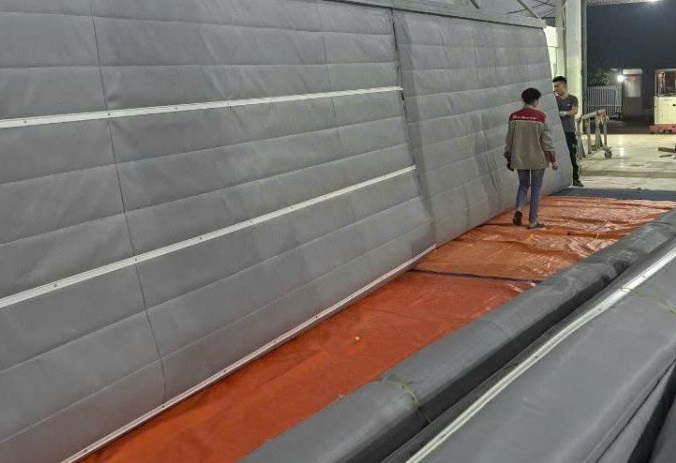

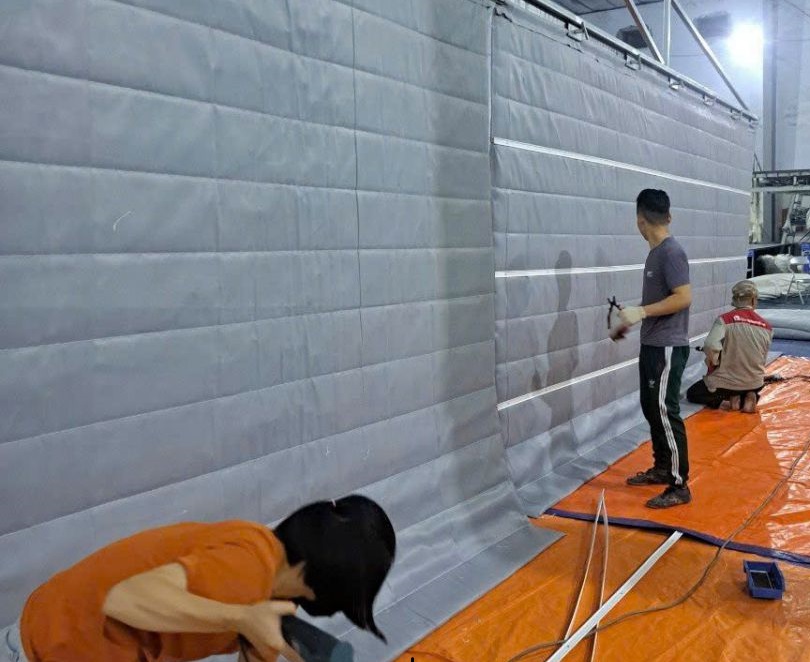

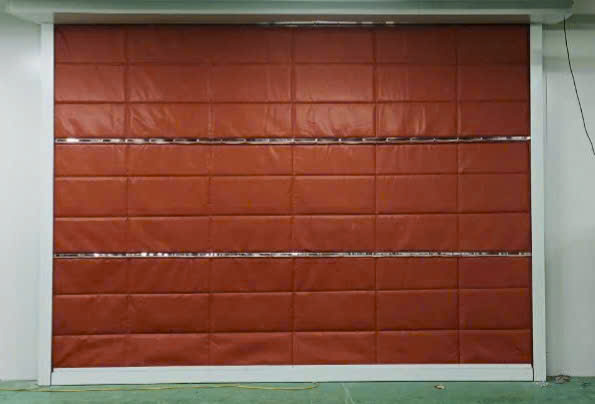

* Thân rèm cuốn ngăn cháy :

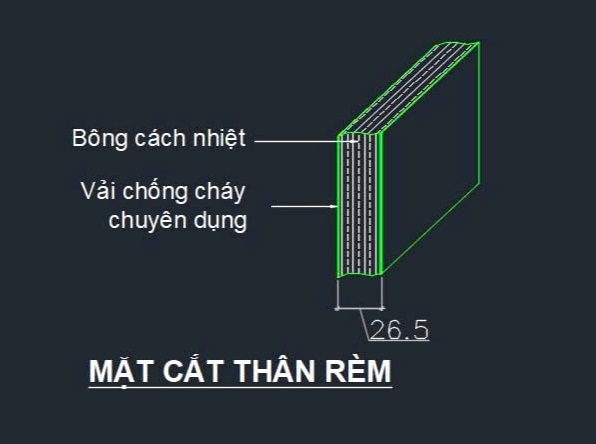

Thân rèm cuốn hay màn cuốn ngăn cháy được cấu tạo bởi bở 3 lớp: 2 lớp vài chống cháy chuyên dụng bao bọc lớp bông cách nhiệt. Vải chống cháy chuyên dụng ngoài chững năng ngăn cháy còn có chức năng tạo thẩm mỹ cho bộ rèm. được sơn mầu sắc để tạo thẩm mĩ.
tổng chiều dầy màn 26.5mm được cấu tạo đối xứng.
+ Lớp vải chống cháy chuyên dụng dầy 0.75mm tiếp đến là
+ lớp bông cách nhiệt dầy 25mm khối lượng thể tích 128kg/m3
+ lớp vải chống cháy chuyên dụng dầy 0.75mm
Tấm hay thân màn cuốn được kẹp bằng 04 nẹp kích thước rộng x cao x dầy : 13x26x1.1 mm ở mỗi bên
Khác với thân cửa của cửa cuốn chống cháy ei60 thân cửa của màn cuốn ngăn cháy ei60 có khối lượng nhẹ hơn rất nhiều.
2 Trục của màn cuốn ngăn cháy
Trục cuốn làm bằng thép với đường kính bao ngoài 114mm, dầy 2mm và mặt được đỡ ở 2 đầu bằng các mặt bích kích thước rộng x dài x cao: 250x 355 x 50 x 3mm
Mỗi mặt bích được được cố định và hệ thống tường gá đỡ bằng 4 bu lông (nở thép) M10x100mm
trục cuốn này được điều khiển bằng moter điện, trục và màn cuốn đặt đúng tâm trong hộp che lô cuốn đặt đúng tâm trong hộp che lô cuốn
Do bộ tời nằm trong trục nên trục này ngoài chức năng điểm tựa cho thân rèm còn có chức năng bảo vệ bộ tời khi xẩy ra hoả hoạn
3 / Ray màn cuốn ngăn cháy

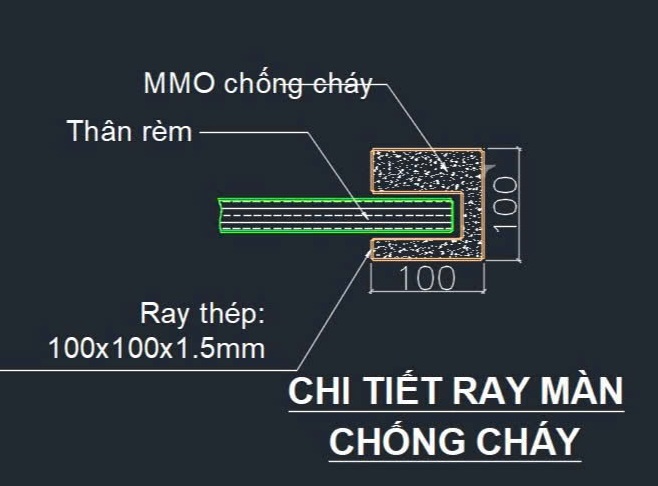

Ray màn cuốn ngăn cháy là một bộ phân nhỏ trong cấu tạo của màn hay rèm. có chức năng dẫn hướng cho màn cuốn chạy theo đúng vị trí . Ray dẫn hướng của rèm chống cháy ei60 nên ray cũng có khả năng chống. cấu tạo bởi 2 lớp. lớp ngoài làm bắng thép có độ dầy 1.5mm dập định hình rồi nhồi lớp MMO chống cháy bên trong. Do được cấu tạo đặc biệt như vậy nên ray có khả nặg chống cháy hoàn hảo. bảo vệ lớp rèm phía trong .Kích thước tổng thể của ray : rộng x cao x dầy : 80x100x 1.4mm. Mỗi thanh ray được liên kết vào tường bằng 4 nở thép M10x80 khoảng cách là 800mm theo chiều dài của ray dẫn hướng.
4. Bộ tời màn cuốn ngăn cháy ei60
Bộ tời rèm cuốn chống cháy ei60 là bộ tời dạng ống. Moter điện là loại moter ống ở trong lòng ống trục lô cuộn và đặt trong hộp che lô.
5. Thanh đáy : hay nan đáy được cấu tạo bằng thép hình dầy 1.4mm sau đó được dập chấn, uốn . sau đó được nhồi MMO chống cháy , cách nhiệt
chân màn được nẹp vào thanh nan đáy ở hai bên và liên kết bằng vít
Với khả năng chống cháy như vậy rèm cuốn ngăn cháy ngày nay được sử dụng rộng dãi ở hầu hết mọi công trình xây dụng dân dụng hay công nghiệp.
Tham khảo Ứng dụng rèm cuốn ngăn cháy : Tính năng và ứng dụng rèm cuốn ngăn cháy
Báo giá màn cuốn ngăn cháy EI60 :
Với cấu tạo và tính năng như trên thì giá của 1 bộ màn cuốn ngăn ei60 cháy được tính như sau :
+ Giá thân cửa : kích thước thân cửa được tính bằng m2 nhân với đơn giá 6.500.000
kích thước thân cửa : Chiều rộng = chiều rộng thông thuỷ + 200mm vì dùng rau u100 nên cộng thêm 200mm vào kích thước chiều rộng
Chiều cao = chiều cao thông thuỷ + 600 mm. để đảm bảo cuộn quả lô đủ lấy được kích thước thông thuỷ theo thực tế.
+ Giá Moter : moter được dùng là moter chống cháy. nên giá moter tuỳ thuộc vào kích thước cửa để lựa chọn moterr cho đủ tải trọng.
+ giá hộp kĩ thuật :
Giá hộp kĩ thuật giao động 5.000.000 tr VNĐ/ Bộ cũng tuỳ kích thước thực tế
Trên đây là báo giá chung cho màn cháy ei60. ngoài ra tuỳ mặt bằng hay khoảng cách địa lý mà chúng tôi sẽ có mức giá khác nhau.
quý khách có như cầu báo giá màn cuốn chống cháy ei60 hay cửa cuốn chống cháy EI60 hãy liên hệ với chúng tôi để có giá tốt nhất
